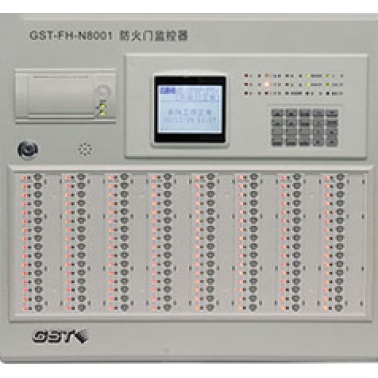

GST-FH-N8001防火门监控器

GST-FH-N8001防火门监控器是为适应工程设计的需要而开发的一款产品，GST-FH-N8001为典型的防火门监控装置，可通过输入/输出接口配接防火门电动闭门器、防火门电磁释放器、防火门电磁门吸、防火门门磁开关等装置，实现防火门打开或关闭状态的监视与控制。

特点：

1、可靠性高配置灵活：监控器采用海湾的总线技术实现与输入/输出接口的连接，接口与电动闭门器、释放器、门磁开关等装置之间的线路具有检线功能，布线简单、可靠性高。用户对监控器所连接的设备属性进行定义，并可将所连接的设备定义到智能显示控制盘上的一组指示灯和按键上，配置极为灵活。

2、功能强控制方式灵活：监控器具有多种监控方式，可通过菜单式手动控制、显示控制盘手动控制、自动联动控制实现对防火门的开闭控制。

3、 门状态显示清晰直观：监控器智能显示控制盘上的指示灯可直观的显示出每个防火门的开、闭和故障状态，并用液晶显示屏辅助显示防火门的用户编码信息。

4、窗口化菜单式显示界面：监控器采用窗口化信息显示，可以方便的查看方便的查看各种全面细致的显示信息；菜单明白易懂、方便直观，通过简单的操作就可实现系统提供的多种功能。

5、模块式开关电源：监控器供电电源为宽输入开关电源，对主、备电均作稳压处理。充电部分采用开关恒流定压充电，保证对电池的安全可靠充电；具有备电保护功能，备电供电时，当备电电压低于保护电压时系统将自动切断备电。

6、技术指标：

7、工作电压：交流AC220V 50/60Hz，允许电压变化范围AC176V～AC264V；

8、功耗：监视状态功耗≦15W；最大功耗≦120W；

9、备用电源：2个DC12V/7Ah密封铅电池；

10、电池充电电流：0.8A～1.0A；

11、液晶屏规格：128ⅹ96点，可同屏显示48个汉字；

12、辅助电源输出：DC27V/1.5A，备电供电时输出电压跟随备电电压；

13、触点输出：2路，常开、常闭可设置，触点容量1A24VDC;

14、系统容量：最大2个回路共计256个总线制编码设备，每回路最多128点，编址范围1～128；

15、线制：

     线制        连接线          距离       负载或连接设备

24V无极性总线     ≥1.0m㎡双绞线       <1000m         总线设备

辅助输出电源线    1.0～2.0m㎡    视负载电流和线径而定   小于1.5A

CAN通讯线        ≥1.0m㎡双绞线       <3000m       火灾报警控制器

控制输出线       1.0～2.0m㎡    视负载电流和线径而定

RS-232通讯线       CRT数据线          <15m           PC机

RS-422通讯线    超五类屏蔽网线        <1000m       图形显示装置
